综合布线系统概述

综合布线系统作为建筑物或建筑群内部的信息传输基础设施，负责连接语音与数据通信设备、交换设备、信息管理系统、设备控制系统及安防系统，并实现这些系统与外部通信网络的互联。

该系统涵盖建筑物与外部网络或电话局线路之间的全部布线组件，同时包括工作区内语音/数据终端与相应配线设备之间的连接线路及其配套布线附件。

该布线系统由多种组件构成，包括传输介质、线缆管理硬件、连接器件、信息插座、插头、适配器、传输电子电路、电气保护设备及各类配套硬件设施。

作为电话网络与计算机网络的物理层基础，综合布线系统的规划设计必须充分满足未来若干年应用网络的发展需求。也就是说，其布局应超越当前应用架构，具备前瞻性与扩展性，从而形成可灵活调整的系统结构，能够适配多种不同的计算机网络架构。

根据中国《综合布线系统工程设计规范》（GB 50311）及相关国家标准，综合布线系统由六个相互独立的子系统组成，分别为工作区子系统、水平子系统、干线（垂直）子系统、设备间子系统、管理子系统以及建筑群子系统。

各子系统作为独立单元运行，任一子系统的调整或变更均不会影响其他部分，从而确保系统具备良好的灵活性、可扩展性与可靠性。

工作区子系统

工作区子系统由连接用户工作区内终端设备与信息插座之间的各类组件构成，主要包括信息插座、跳线、适配器及相关配套部件，用于实现终端设备与综合布线系统之间的可靠连接。

水平布线子系统

水平子系统部署在同一楼层，一端连接信息插座，另一端终接于楼层电信间的配线架。其核心作用是将干线子系统的线路延伸至用户工作区域，实现楼层内部的信息传输。

该子系统主要采用四对非屏蔽双绞线（UTP）作为传输介质，可满足大多数现代通信设备的应用需求。在需要更高带宽传输的场景中，可采用“光纤到桌面（FTTD）”的解决方案，以提升传输性能与带宽能力。

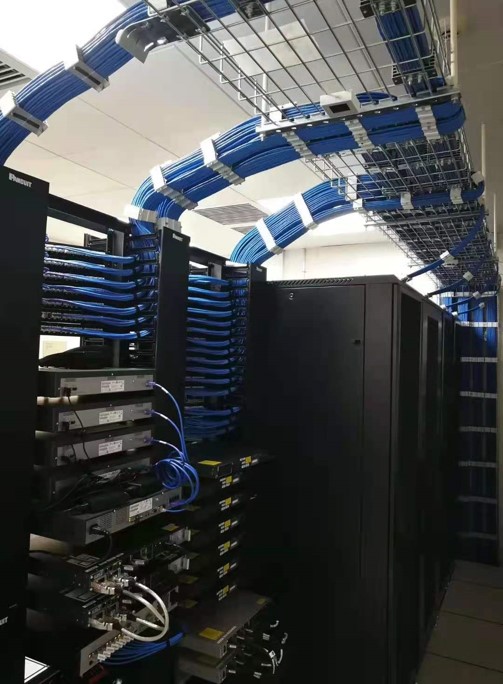

管理子系统

作为主干布线子系统与水平布线子系统之间的桥梁，管理子系统同时也为楼层级的网络组网提供了条件。

该子系统包括双绞线配线架和跳线（Patch Cords，分为快接式跳线和常规跳线）。对于有光纤需求布线系统，也会应用到光纤配线架和光纤跳线。

当终端设备的位置或局域网的架构发生变化时，通常只需通过调整跳线连接即可实现这类改动，而无需重新布线。因此，该子系统主要负责管理各楼层水平布线与对应网络之间的连接。

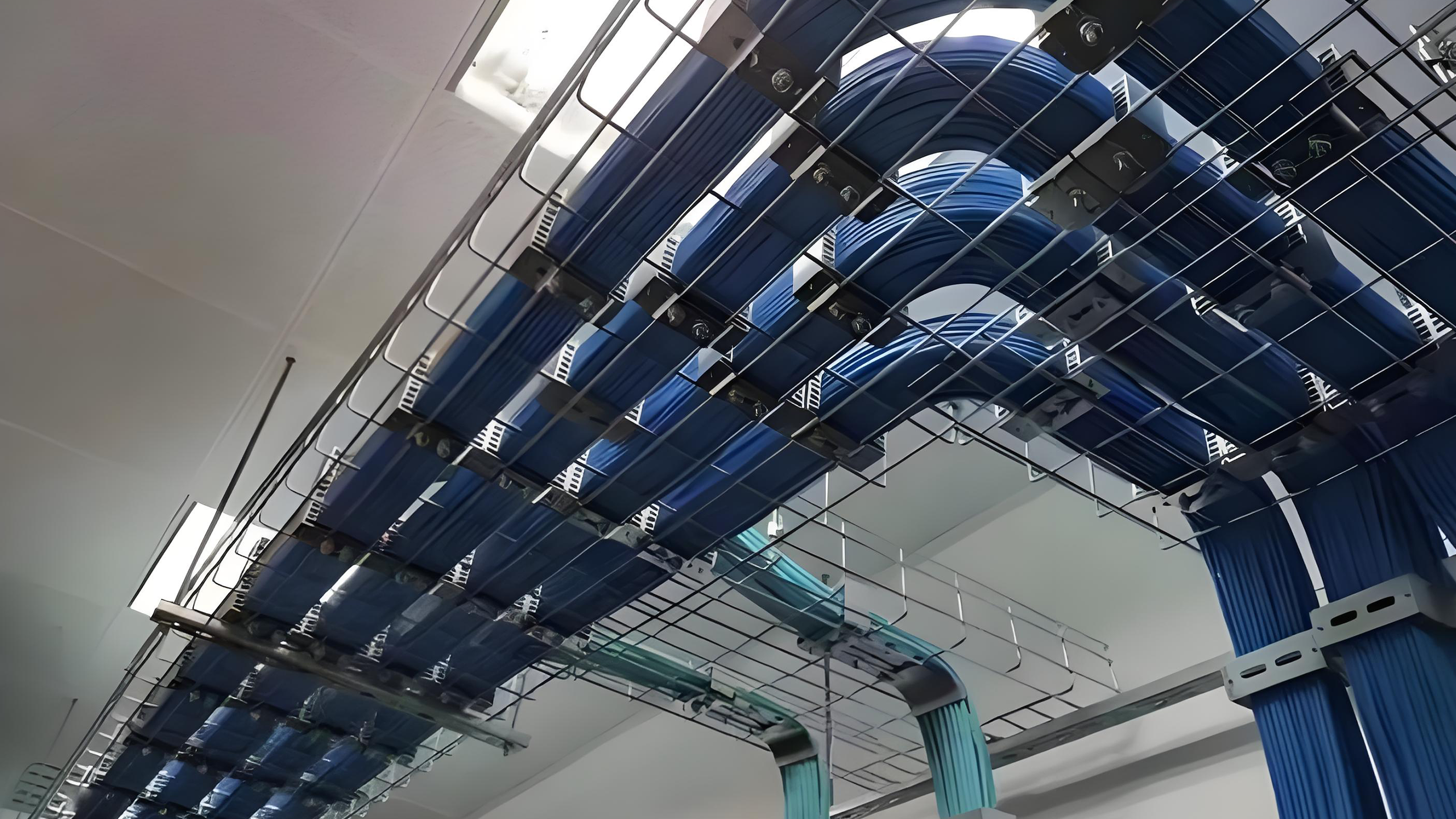

主干（垂直）布线子系统

主干布线子系统从单栋建筑的设备间延伸至各楼层的电信配线柜，采用大对数电缆或光纤电缆。电缆两端在设备间的配线架处进行终端连接，为整栋建筑提供主干电缆的路由。

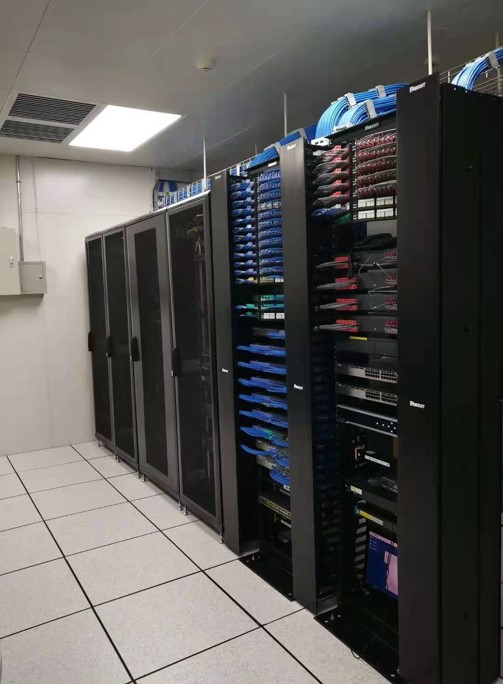

设备间子系统

设备间子系统通过交叉连接配线面板将主机计算机与网络设备连接起来。该系统由设备间的电缆、配线面板、相关辅助硬件、防雷装置及其他组件构成。作为整个布线系统的中心单元，其电缆布局、设备选型及环境设计的合理性，直接影响未来信息系统的正常运行、维护以及使用灵活性。
